ПЛАНИРОВАНИЕ И ПРОЕКТИРОВАНИЕ ИНФРАСТРУКТУРЫ ГАЗОПРОВОДА ДЛЯ
ООО "ТУРБОТЕХКОМ СТРОИТЕЛЬСТВО"
КАРЕЛИЯ, ПУДОЖСКИЙ РАЙОН
Аэрофотосъемка и магнитометрия
Проект аэрофотосъемки двух участков с использованием беспилотного летательного аппарата и обработки данных с него был выполнен для ООО «ТУРБОТЕХКОМ СТРОИТЕЛЬСТВО» в период августа 2021 года
ЦЕЛИ ПРОЕКТА:
- Уточнить результаты геодезических изысканий (традиционных способов анализа местности) для последующего проектирования газопровода.
- Выяснить в сжатые сроки геологический профиль трассы проектируемого газопровода для корректировки инженерных работ
ХАРАКТЕРИСТИКИ ПРОЕКТА:
Аэрофотосъемка двух участков съемки:
- Протяженность участков: 122 км и 12 км.
- Высота съемки составляла 220 метров.
- Использованная цифровая камера: Sony α6000.
- Использованный высокоточный бортовой GNSS-приемник.
Магнитометрия участка съемки:
- Протяженность участка: 30 км.
- Использован беспилотный летательный аппарат вертолетного типа.
- Целевая нагрузка заказчика: магнитометр + GNSS + 20 метров шнура.
- Использован радиовысотомер.
- Продолжительность полета: около 2 часов.
- Высота съемки: 50 метров над поверхностью.
РЕЗУЛЬТАТЫ РАБОТ:
- Аэрофотосъемка:
- В проекте выполнено восемь полетов, каждый длительностью около 2 часов.

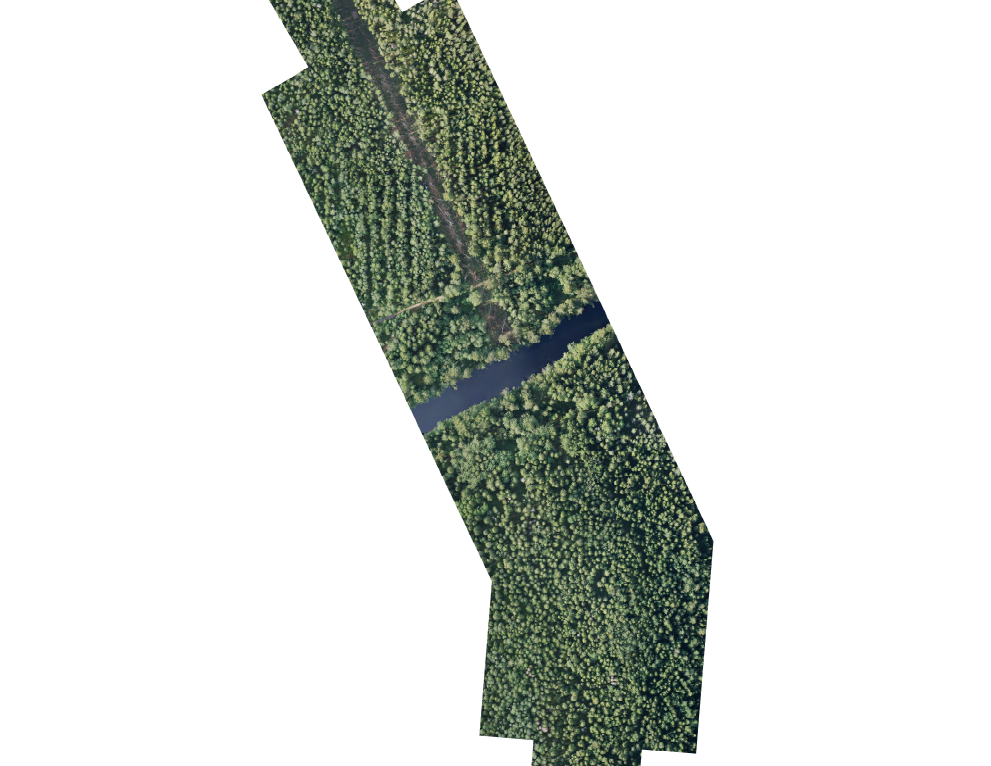

- Разрешение полученных ортофотопланов составляет 4,5 см/пиксель, что позволяет получить высококачественное изображение исследуемых территорий с детализацией до 15 см на плане. В результате анализа полученных данных были выявлены и исправлены возможные нарушения (~100, среди которых обнаружены критические) в рамках проекта.
- Ортофотопланы представлены в системе координат WGS84 (EPSG::4326).
- Были внесены изменения в сметную документацию, планировку инженерных сооружений, сроки проведения работ.
Полученные ортофотопланы и данные аэрофотосъемки служат основой для дальнейшего планирования, принятия решений и развития инфраструктуры на указанных участках.
- Магнитометрия:
- Выполнен один полет длительностью около 2 часов.
- Использованы целевые инструменты заказчика, включая магнитометр и GNSS.
- Данные магнитометрии собраны для анализа магнитных свойств участка.
